当サイトについて
Internet of Things (IoT) の普及に伴い、セルラーモジュールを搭載したオープンデバイスを含め、通信事業者のネットワークに接続可能な端末がますます増えることが期待されます。
端末メーカー様、モジュールメーカー様には、KDDIネットワークへの接続を確認しより多くのお客様へ届くように。IoT機器ベンダ様には、接続性検証完了製品をご利用いただくことでKDDIネットワークへの接続をより簡単に。
当サイトではKDDIネットワークとの接続性検証 (IOT: Inter-Operability Testing) の実施をはじめ、ネットワーク接続に関する各種情報を提供いたします。
- ※より詳細な情報を閲覧いただくには会員登録が必要です。
- ※当サイトにて提供する情報は、KDDIが製品や機能の品質を保証するものではございません。製品仕様や機能については各メーカー様へお問い合わせください。
全体図
- ①：IOT完了製品から製品一覧をご覧いただけます。
- ②：「国内IoTソリューション: 組み込み製品」から製品一覧をご覧いただけます。
- ③：KDDIブランドモジュールまたはIOT完了済モジュールの仕様をご希望のお客様は、モジュール組み込み製品（会員ページ）をご覧ください。
接続性検証 (IOT: Inter-Operability Testing) について
KDDIネットワークを利用するメーカーブランド製品と、KDDIネットワーク間の相互接続性を確認するプロトコル検証です。
IOTにおいては、KDDI基地局との接続性を検証する「KDDIネットワークIOT」と、Starlink衛星との接続を検証する「au Starlink Direct IOT」の2つのメニューがあり、それぞれ独立した接続性検証サービスとなっています。
IOT種別
| 1 | KDDIネットワークIOT | KDDI基地局(LTE/5G/LPWA)との接続性検証です。 |
| 2 | au Starlink Direct IOT | Starlink衛星との接続性検証です。 Satellite ModeをサポートしているAndoroid搭載機が検証対象となります。 |
IOT実施フロー
検証内容
| 1 | Pre-IOT | シミュレータにて実施いただくIOT開始前の動作確認です。 |
| 2 | IOT-L (ラボ検証) | KDDIラボ(※1)にて実施いただく基本検証です。 |
| 3 | IOT-F (フィールド検証)(※2) | KDDI商用ネットワークにて実施いただく詳細検証です。一部シミュレータにて検証していただく項目がございます。 |
- ※1: KDDIラボの所在地は多摩(東京都)になります。
- ※2: フィールド検証開始前に技術基準適合証明または工事設計認証の取得が必要です。
ネットワーク構成
KDDIネットワークとの接続性検証は、現在LTEシステム及び5Gシステムを対象としており、当サイトにおいて提供する情報についても、LTEシステム及び５G システムとなります。
LTEシステム
| 用語 | 正式名称 | 意味 |
|---|---|---|
| UE | User Equipment | スマートフォンやWi-Fiルーターなどの利用者端末 |
| eNB | Evolved Node B | LTE方式の無線通信に対応した基地局 |
| SGW | Serving Gateway | ユーザーデータ（パケット）の中継点 |
| PGW | Packet Data Network Gateway | 外部ネットワークとの中継点 |
| MME | Mobility Management Entity | ネットワーク制御装置 |
| HSS | Home Subscriber Server | 加入者データを取り扱う装置 |
| IMS | IP Multimedia Subsystem | 音声・SMS制御装置 |
| PCRF | Policy and Charging Rules Function | 通信ポリシーの管理や課金を制御する装置 |
| e911 LCS | Enhanced 911 Location Service | 緊急呼位置情報サービス |
| INET | Internet | インターネット、データ通信 |
5Gシステム
| 用語 | 正式名称 | 意味 |
|---|---|---|
| UE | User Equipment | スマートフォンやWi-Fiルーターなどの利用者端末 |
| pSIM | Physical SIM | 物理的なSIMカードで、ユーザーのデバイスに挿入して使用 |
| eSIM | Embedded SIM | 埋め込み式のSIMカードで、デバイスに内蔵され、交換や挿入が不要 |
| eNB | Evolved Node B | LTE方式の無線通信に対応した基地局 |
| gNB | Next Generation Node B | 5Gネットワークの基地局で、無線通信を提供する装置 |
| CBC | Cell Broadcast Center | セルブロードキャスト機能を提供する装置 |
| CBCF | Cell Broadcast Control Function | セルブロードキャストメッセージの制御を行う装置 |
| MME | Mobility Management Entity | ネットワーク制御装置 |
| AMF | Access and Mobility Function | ユーザーの接続管理やモビリティを扱う装置 |
| SGW | Serving Gateway | ユーザーデータ（パケット）の中継点 |
| PGW | Packet Data Network Gateway | 外部ネットワークとの中継点 |
| SMF | Session Management Function | セッションの確立・維持を管理する装置 |
| UPF | User Plane Function | ユーザーデータ（パケット）の転送を行う装置 |
| PCRF | Policy and Charging Rules Function | 通信ポリシーの管理や課金を制御する装置 |
| PCF | Policy Control Function | ポリシーの管理や制御を行う装置 |
| HSS | Home Subscriber Server | 加入者データを取り扱う装置 |
| UDM | Unified Data Management | ユーザー情報と加入者データの一元管理を行う装置 |
| IMS | IP Multimedia Subsystem | 音声・SMS制御装置 |

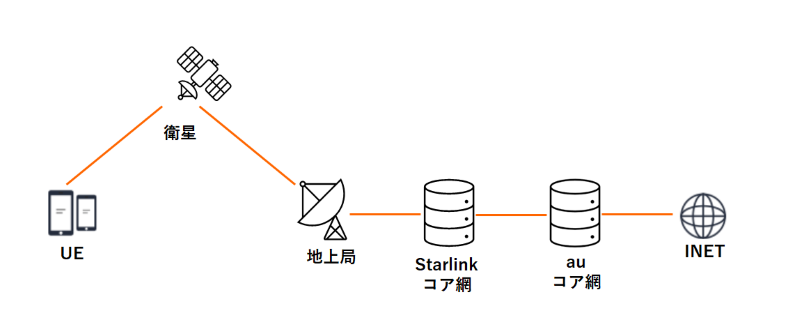

au Starlink Directシステム
ネットワーク接続の基本要件
KDDIネットワークへ接続する端末は、3GPP/RFCなどの標準仕様に準拠し、下記の基本要件に対応する必要があります。
| カテゴリ | 内容 | 備考 | |
|---|---|---|---|
| 周波数帯 | LTE | 2.1GHz帯 800MHz帯 1.8GHz帯 1.5GHz帯 700MHz帯 3.5GHz帯 |
LPWA(LTE-M)は800MHz帯を使用 5G Anchor Bandは2.1GHz帯、1.8GHz、800MHzを使用 au Starlink Direct接続には2.1GHzを使用 |
| 5G | FR1 FR2 |
スマートウォッチは5G非対応 | |
| 提供システム | データ通信 | LTE / 5G | LPWAはLTE-Mのみ対応 |
| 音声 | VoLTE | 緊急呼はSUPL2.0プロトコルを使用 LPWA(LTE-M)は非対応 5G通信時はLTEへフォールバック |
|
| SMS | SMS over IMS | LPWA(LTE-M)は非対応 スマートウォッチはSMS非対応 |
|
| SMS over SGs | LPWA(LTE-M)のみ対応 スマートウォッチはSMS非対応 |
||
| SIMカード | LTE | au Nano ICカード04 | |
| 5G NSA | au Nano ICカード04 | ||
| 5G SA | au Nano ICカード05 | ||
| LPWA | au Nano ICカード02 | ||
標準仕様に準拠している製品であっても、KDDIネットワークとの接続において問題が生じる場合があるため、KDDIネットワークとの相互接続性確認のためのIOTを実施いただくことを推奨しています。
